Zapewnienie wyrównania stempla i matrycy w formie wykrawającej jest krytycznym aspektem procesu produkcyjnego. Jako renomowany dostawca form do wykrawania rozumiemy znaczenie tego ustawienia w osiąganiu wysokiej jakości, precyzji i wydajności operacji wykrawania. Na tym blogu zagłębimy się w różne metody i rozważania, aby zagwarantować prawidłowe ustawienie stempla i matrycy.
Zrozumienie znaczenia wyrównania
Zanim przyjrzymy się technikom wyrównywania, ważne jest, aby zrozumieć, dlaczego właściwe wyrównanie jest kluczowe. Niewspółosiowość może prowadzić do wielu problemów, takich jak nierównomierne zużycie stempla i matrycy, niska jakość części, zwiększony odsetek złomu, a nawet uszkodzenie sprzętu do wykrawania. Gdy stempel i matryca nie są prawidłowo ustawione, siła wywierana podczas procesu wykrawania nie jest równomiernie rozłożona, co może powodować przedwczesne uszkodzenie elementów oprzyrządowania.
Wstępne uwagi dotyczące projektu i produkcji
Proces zapewnienia osiowania rozpoczyna się na etapie projektowania i produkcji. W naszej firmie wykorzystujemy zaawansowane oprogramowanie CAD/CAM do projektowania form wykrojnikowych z niezwykłą precyzją. Oprogramowanie pozwala nam symulować proces wykrawania i identyfikować potencjalne problemy z osiowaniem przed rozpoczęciem właściwej produkcji.
Podczas produkcji stempla i matrycy zachowane są wąskie tolerancje. Do tworzenia elementów stempla i matrycy stosowane są techniki obróbki o wysokiej precyzji, takie jak elektroerozja drutowa (obróbka elektroerozyjna). Drut EDM może osiągnąć niezwykle dokładne wymiary i wykończenie powierzchni, które są niezbędne do prawidłowego wyrównania. Stemple i matryce są również poddawane obróbce cieplnej, aby zapewnić im niezbędną twardość i odporność na zużycie, co pomaga zachować ich kształt i wyrównanie w czasie.
Instalacja i konfiguracja
Właściwy montaż formy wykrawającej jest kolejnym kluczowym krokiem w zapewnieniu wyrównania. Podczas montażu formy w wykrawarce należy bezwzględnie przestrzegać wskazówek producenta. Formę należy bezpiecznie zamocować na łożu maszyny, a wszystkie śruby mocujące dokręcić podanym momentem.
Przed rozpoczęciem operacji wykrawania należy przeprowadzić dokładną kontrolę ustawienia stempla i matrycy. Można tego dokonać za pomocą narzędzi do wyrównywania, takich jak czujniki zegarowe. Czujnik zegarowy może mierzyć bicie i równoległość stempla i matrycy, co pozwala nam na dokonanie wszelkich niezbędnych regulacji. Na przykład, jeśli czujnik zegarowy wskazuje, że stempel nie jest wyśrodkowany w matrycy, można zastosować podkładki regulacyjne w celu skorygowania wyrównania.
Używanie kołków prowadzących i tulei
Kołki prowadzące i tuleje są powszechnie stosowane w formach wykrawających, aby zapewnić dokładne ustawienie stempla i matrycy. Kołki prowadzące instaluje się na jednej połowie formy (zwykle w górnej połowie), a odpowiednie tuleje na drugiej połowie (zwykle w dolnej połowie). Gdy forma się zamyka, kołki prowadzące wsuwają się w tuleje, prowadząc stempel we właściwe położenie w matrycy.
Sworznie prowadzące i tuleje powinny być wykonane z wysokiej jakości materiałów o niskim współczynniku tarcia. Powinny być również odpowiednio nasmarowane, aby zmniejszyć zużycie i zapewnić płynną pracę. Regularna kontrola sworzni prowadzących i tulei jest konieczna, aby wykryć wszelkie oznaki zużycia lub uszkodzenia. Jeśli sworznie prowadzące lub tuleje są zużyte, należy je natychmiast wymienić, aby zapobiec niewspółosiowości.
Konserwacja i monitorowanie
Aby zapewnić ciągłe wyrównanie, niezbędna jest regularna konserwacja formy wykrawającej. Formę należy regularnie czyścić, aby usunąć zanieczyszczenia, wióry i smary, które mogą gromadzić się i wpływać na wyrównanie. Smarowanie części ruchomych, takich jak stempel i matryca, kołki prowadzące, tuleje, należy wykonywać zgodnie z zaleceniami producenta.
Ważne jest również monitorowanie wydajności formy wykrawającej. Analizując jakość wykrawanych części, możemy wykryć wszelkie oznaki niewspółosiowości. Na przykład, jeśli krawędzie wykrawanych części są nierówne lub jeśli po jednej stronie występują zadziory, może to oznaczać, że stempel i matryca nie są prawidłowo ustawione. W takich przypadkach należy podjąć natychmiastowe działania w celu skorygowania ustawienia.
Kompensacja zużycia
Z biegiem czasu stempel i matryca ulegną zużyciu w wyniku powtarzających się operacji wykrawania. To zużycie może mieć wpływ na wyrównanie stempla i matrycy. Aby skompensować zużycie, możemy zastosować techniki takie jak ponowne szlifowanie stempla i matrycy. Ponowne szlifowanie może przywrócić oryginalne wymiary i wykończenie powierzchni stempla i matrycy, zapewniając właściwe wyrównanie.
Należy jednak pamiętać, że ponowne szlifowanie powinno odbywać się ostrożnie, aby uniknąć zmiany krytycznych wymiarów stempla i matrycy. Zaleca się zlecić ponowne szlifowanie fachowcowi posiadającemu doświadczenie w konserwacji form wykrawających.
Rola automatyzacji
W nowoczesnych operacjach wykrawania automatyzacja może odegrać znaczącą rolę w zapewnieniu wyrównania stempla i matrycy. Zautomatyzowane wykrawarki są wyposażone w czujniki i systemy sterujące, które mogą monitorować i regulować osiowanie w czasie rzeczywistym. Na przykład niektóre maszyny mogą wykorzystywać systemy wizyjne do wykrywania położenia stempla i matrycy oraz dokonywania automatycznych regulacji w celu zapewnienia prawidłowego wyrównania.
Automatyzacja zmniejsza również ryzyko błędu ludzkiego podczas procesu wykrawania. Operatorzy mogą skupić się na innych aspektach operacji, takich jak kontrola jakości, podczas gdy maszyna zajmuje się osiowaniem.
Wniosek
Zapewnienie wyrównania stempla i matrycy w formie wykrawającej to wieloetapowy proces, który wymaga dbałości o szczegóły na każdym etapie, od projektowania i produkcji po instalację, konserwację i obsługę. Jako dostawca form do wykrawania dokładamy wszelkich starań, aby zapewnić naszym klientom wysokiej jakości formy, które są projektowane i produkowane w celu zapewnienia prawidłowego wyrównania.

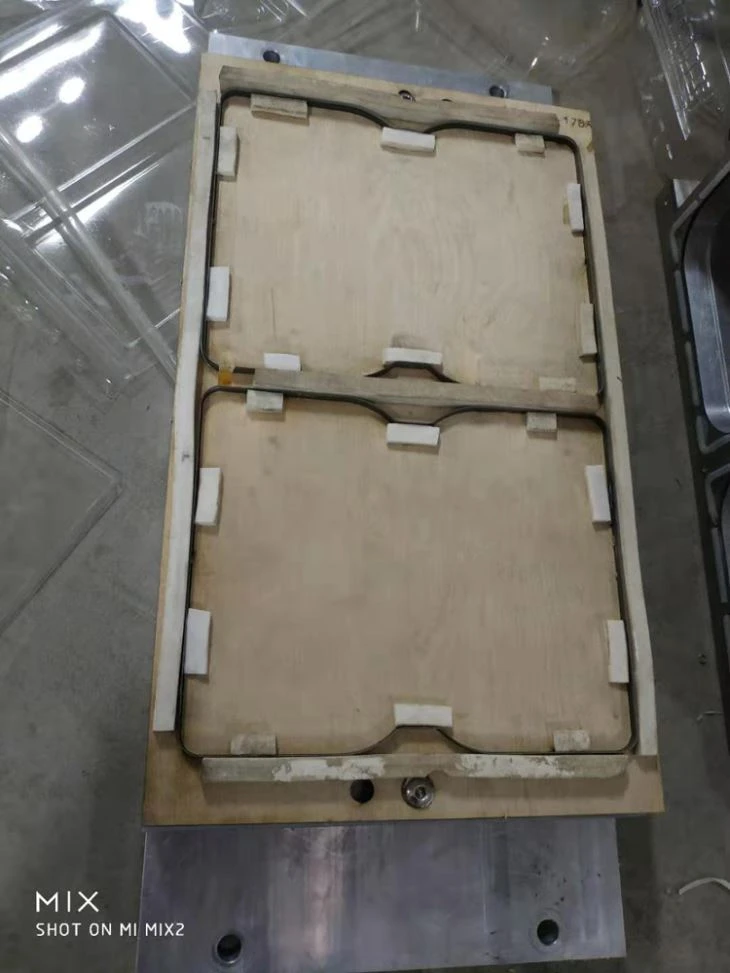

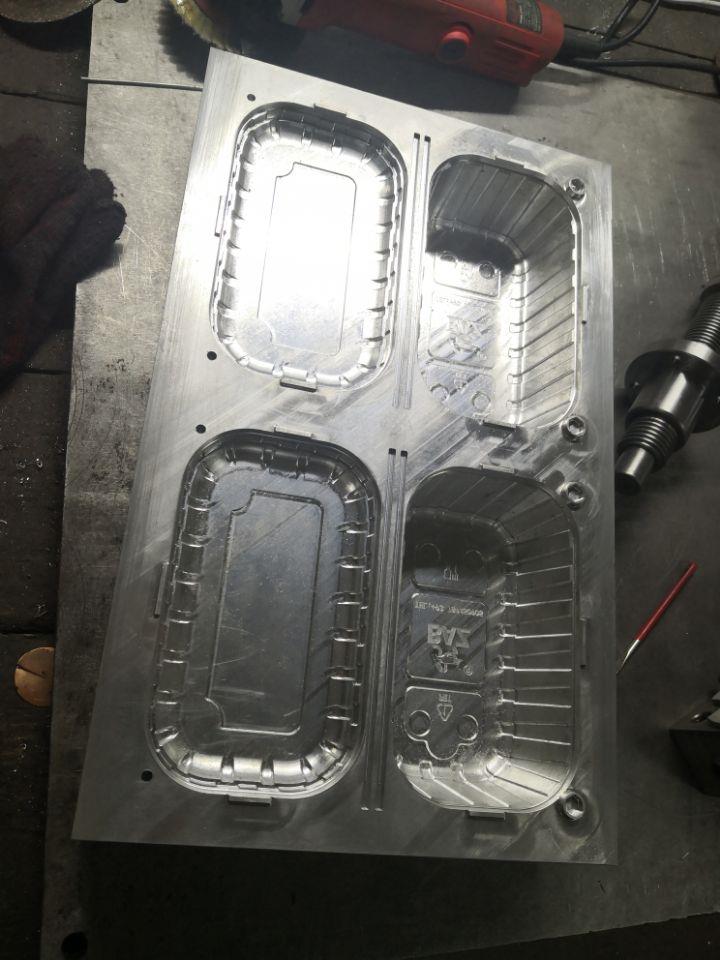

Jeśli jesteś na rynku npForma do wykrawania,Forma do cięcia, LubFormowanie formy do maszyny do termoformowania, zapraszamy do kontaktu w celu szczegółowej dyskusji. Nasz zespół ekspertów może zapewnić niestandardowe rozwiązania w oparciu o Twoje specyficzne wymagania. Z niecierpliwością czekamy na możliwość współpracy z Tobą i pomocy w osiągnięciu najlepszych wyników w operacjach wykrawania.
Referencje
- „Podręcznik wytwarzania narzędzi i matryc” autorstwa Petera J. Ulintza
- „Technologia wykrawania i formowania” Johna A. Scheya
- Dokumentacja techniczna od producentów maszyn wykrawających.
